Электронный регулятор громкости для мультимедиа аппаратуры на TC9153AP (KA2250)
Автор: myurrey



Если вам надоело крутить ручку регулировки громкости, и хочется попробовать чего-нибудь «модернового», то можно регулировать громкость кнопками, для чего без проблем можно собрать предлагаемый регулятор.


Схема регулятора очень простая и не требует настройки, к тому же занимает места ненамного больше переменного резистора, да и плату можно разместить где угодно.


Таблица 1 Основные технические характеристики

Диапазон регулировки, дБ

от 0 до -64

Шаг регулировки, дБ

2

Рабочая полоса частот, Гц

20 - 20000

Шагов (ступеней) регулировки

13

Коэффициент гармоник, %

0,005 (типичное); 0,01 (максимальное)

Напряжение питания, В

6 - 12

Входное сопротивление, кОм

50

Входное напряжение (ампл.), В

1 - 4


Таблица 2 Ступени регулировки громкости

Шаг (одно нажатие кнопки)

Ослабление сигнала

0

- 64 дБ

1

- 60 дБ

2

- 54 дБ

3

- 50 дБ

4

- 44 дБ

5

- 40 дБ

6

- 34 дБ

7

- 30 дБ

8

- 24 дБ

9

- 20 дБ

10

- 14 дБ

11

- 10 дБ

12

- 4 дБ

13

0 дБ


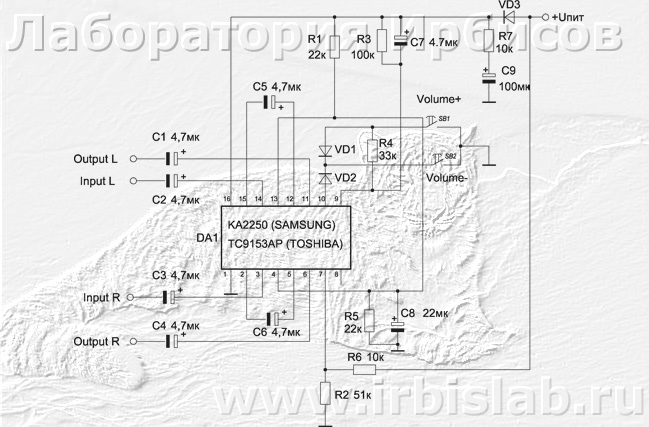

Схема регулятора:

Схема регулятора громкости на TC9153AP (KA2250)

Рисунок 1 – Принципиальная схема регулятора

Таблица 3 Перечень элементов

Элемент

Номинал

Количество

R1, R5

22 кОм

2 шт.

R2

51 кОм

1 шт.

R3

100 кОм

1 шт.

R4

33 кОм

1 шт.

R6, R7

10 кОм

2 шт.

C1-C7

4,7мкФ × 50 В

7 шт.

С8

22 мкФ ×25 В

1 шт.

С9

100 мкФ × 25 В

1 шт.

S1, S2

Любые кнопки без фиксации

2 шт.

VD1-VD3

DUS

3 шт.

DA1

TC9153AP или KA2250

1 шт.


Микросхемы KA2250 и TC9153AP полностью взаимозаменяемы, их цоколевки и характеристики одинаковые.  К выводу 8 микросхемы DA1 «индикация уровня громкости»  через добавочный резистор сопротивлением 1 кОм (его следует подобрать по  отклонению стрелки прибора на всю шкалу при установке регулятора на максимальную громкость) я подключил стрелочный индикатор от старого магнитофона. Вывод "–" индикатора соединяется  с общим проводом данного устройства. Каждый шаг регулировки громкости увеличивает (уменьшает) показания индикатора примерно на 100 мкА. Фото собранного регулятора представлено на рисунке 2:

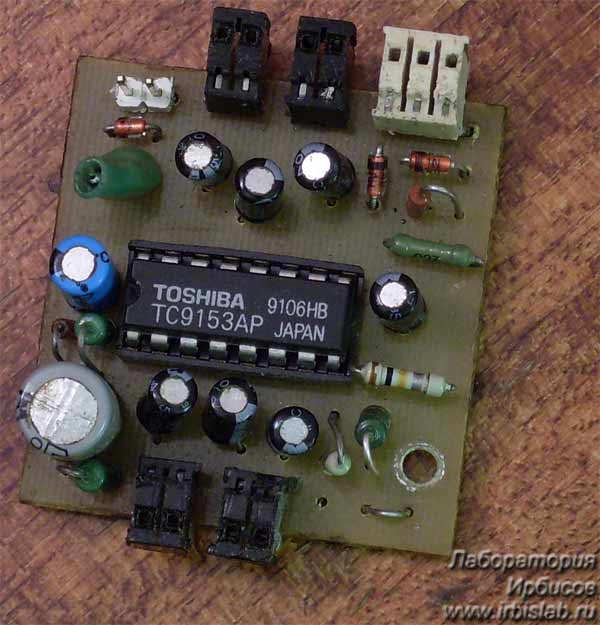

Собранный регулятор

Рисунок 2 – Собранный регулятор

Плюсы применения такого регулятора: Синхронная регулировка обоих каналов. В отличие от обычного переменного резистора у данного регулятора отсутствуют шумы при регулировке. Он также не подвержен деградации, т.е. ухудшению качества регулировки вследствие износа проводящей поверхности и движка переменного резистора. Конечно, кнопки также являются механическим элементом, но они только управляют, в то время как через обычный переменный резистор в схемах УЗЧ часто непосредственно проходит электрический звуковой сигнал.

Минусы: Резко не крутанёшь громкость, да оно может и к лучшему, целее будет усилитель. Ещё: эти микросхемы не имеют памяти, при выключении питания микросхема сбрасывается на средний уровень громкости, что вообще-то скорее является положительной стороной – при включении не возникает «удара по ушам».

Внимание: Максимальное входное напряжение микросхем TC9153AP и KA2250 составляет 4 В амплитудного значения, т.е. примерно 2,8 В эффективного. Этот уровень, во избежание выхода микросхемы из строя, превышать нельзя!

Рекомендации по включению регулятора в РЭА:

Оптимально использовать так: Линейный выход звуковой карты компьютера, или DVD > блок тембров или эквалайзер > регулятор громкости > усилитель мощности > акустическая система.

Внимание: Не допускается использовать регулятор в силовых цепях, например: Усилитель мощности >регулятор громкости> акустическая система.

Своими лапами я собрал несколько штук таких регуляторов на микросхемах обоих типов, все заработали сразу. Маленькое практическое замечание: если при установке регулятора на минимальную громкость (–64 дБ) звук всё-таки будет слышен, то избавиться от этого можно увеличением ёмкости конденсатора C8 примерно до 1000 мкФ.

Чтобы регулятор не работал надо очень постараться. Причины неработоспособности могут быть разными, но основные из них: замыкания на плате, плохой монтаж, использование неисправных радиоэлементов. Бракованные микросхемы мне ни разу не попадались.
